Hệ thống báo cháy tự động

Công ty Việt Thành Hưng - Thi công hệ thống báo cháy tự động

Đi lên cùng với sự phát triển của xã hội là sự gia tăng của các hiểm họa về thiên nhiên và môi trường gây lên những hậu quả nghiêm trọng cho con người và tài sản.Trong đó cháy nổ là một mối nguy hiểm rất lớn,nó đe dọa đến sự an toàn trong cuộc sống của chúng ta. Để phòng tránh được những vụ hỏa hoạn xảy ra thì hệ thống báo cháy tự động là một lựa chọn tốt nhất nhằm đảm bảo được sự an toàn cho con người và tài sản của họ.

                                                                           Trung tâm báo cháy và hệ thống bơm

Mô tả hệ thống báo cháy tự động:

Hệ thống báo cháy tự động là hệ thống bao gồm nhiều thiết bị có nhiệm vụ tự động phát hiện,thông báo địa điểm cháy khi có hiện tượng cháy nổ xảy ra,và nó hoạt động liên tục 24/24h.

Đặc biệt,với hệ thống báo cháy tự động sử dụng đầu báo cháy khói nó còn có nhiệm vụ quan trọng là “cảnh báo”,tức là phát hiện và thông báo sự sắp cháy,sự cháy âm ỉ khi chưa có ngọn lửa.

Hệ thống báo cháy tự động bao gồm các thiết bị như: Trung tâm báo cháy,các đầu báo cháy,và các thiết bị ngoại vi khác...

                                                             Công trình hệ thống báo cháy- chữa cháy -Tòa nhà Duy Nguyễn Quận 7

Lợi ích của hệ thống báo cháy tự động:

- Báo trước những hiểm họa sắp xảy ra nhờ hệ thống các đầu báo khói,báo nhiệt,…

- Dễ dàng xử lí khi sự cố xảy ra nhờ những thiết bị chữa cháy được thiết kế phù hợp và rất dễ sử dụng.

- Tránh được những mối nguy hiểm và hạn chế các hậu quả do hỏa hoạn gây ra cho con người và tài sải.

- Mang lại cảm giác an toàn và sự thoải mái về tinh thần cho người sử dụng.

Các thành phần cơ bản của hệ thống báo cháy tự động:

- Trung tâm báo cháy: Được thiết kế dạng tủ gồm các thiết bị chính: một mainboard điều khiển,các module,một biến thế và một battery.

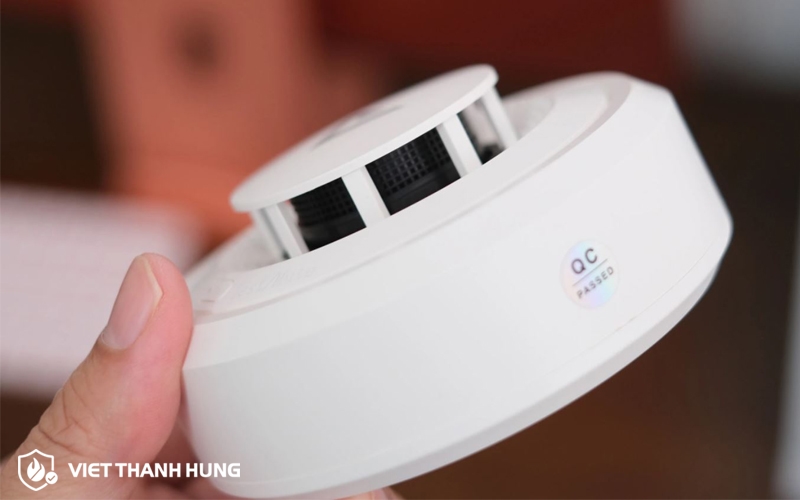

- Thiết bị đầu vào: Đầu báo khói,báo nhiệt,báo gas,báo lửa…,công tắc khẩn

- Thiết bị đầu ra: Bảng hiển thị phụ (bàn phím),chuông báo động,còi báo động,đèn báo động,đèn báo cháy,bộ quay số điện thoại tự động.







Phân loại hệ thống báo cháy tự động:

* Phân loại theo nguyên lý làm việc của đầu báo cháy:
          - Hệ thống báo cháy tự động sử dụng đầu báo cháy nhiệt: Hệ thống này chủ yếu phát hiện ra sự thay đổi nhiệt độ ở trong khu vực bảo vệ. Đây là hệ thống báo cháy tự động làm việc dựa theo nguyên lý làm việc của đầu báo cháy nhiệt.

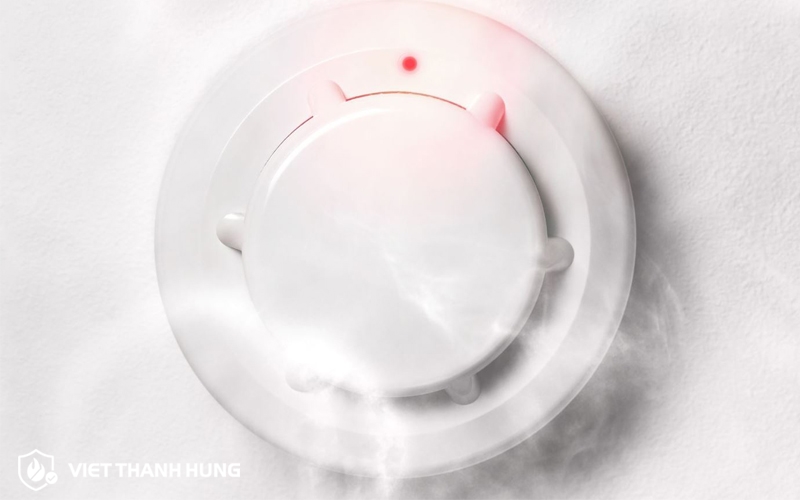

         - Hệ thống báo cháy tự động sử dụng đầu báo cháy khói: là hệ thống báo cháy tự động làm việc dựa vào nguyên lý làm việc của đầu báo cháy khói. Hệ thống này chủ yếu phát hiện ra sự gia tăng nồng độ khói ở trong khu vực bảo vệ.

        - Hệ thống báo cháy tự động sử dụng đầu báo cháy ánh sáng: làm việc dựa vào nguyên lý làm việc của đầu báo cháy lửa. Hệ thống này chủ yếu phát hiện ra nồng độ tăng cường ánh sáng của ngọn lửa trong khu vực bảo vệ.

       - Hệ thống báo cháy tự động sử dụng đầu báo cháy hỗn hợp: là hệ thống làm việc dựa trên nguyên lý làm việc của đầu báo cháy hỗn hợp như: đầu báo cháy nhiệt và khói,đầu báo cháy nhiệt và lửa. Hệ thống này chủ yếu phát hiện ra sự thay đổi các yếu tố môi trường trong khu vực bảo vệ.

* Phân loại theo đặc điểm kỹ thuật:

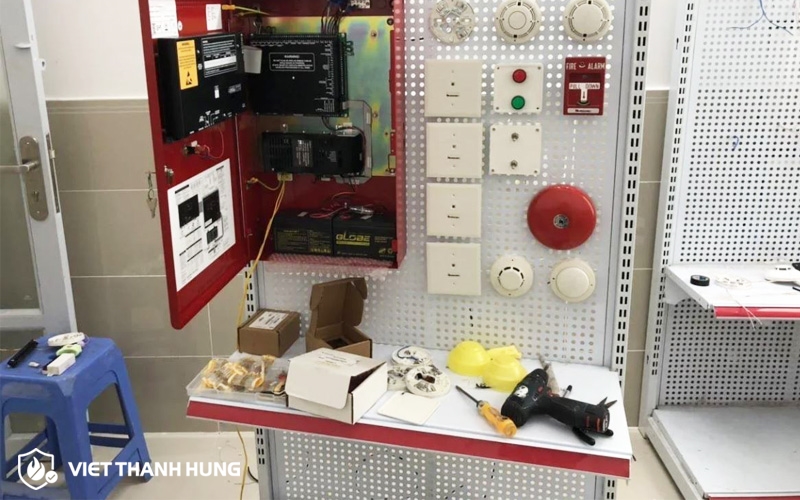

- Hệ thống báo cháy tự động theo địa chỉ (Addressable fire alarm system): Là hệ thống báo cháy tự động có khả năng báo cháy chính xác đến từng vị trí  từng địa chỉ cụ thể. Diện tích bảo vệ của một địa chỉ báo cháy chỉ giới hạn trong khoảng vài chục mét vuông tùy thuộc vào từng loaij đầu báo cháy. Hiện nay hệ thống báo cháy tự động theo địa chỉ là hệ thống báo cháy thông minh. Đây là hệ thống báo cháy tự động ngoài chức năng báo cháy thông thường theo địa chỉ,nó còn có thể đo được một số thông số về môi trường của khu vực nơi lắp đặt đầu báo cháy như nhiệt độ,nồng độ khói,… và có thể thay đổi được ngưỡng tác động của đầu báo cháy theo yêu cầu của nhà thiết kế và lắp đặt.

- Hệ thống báo cháy tự động theo vùng (hệ thống báo cháy tự động thông thường - Couventional fire alarm system): là hệ thống báo cháy tự động có chức năng báo cháy tới một khu vực,một địa điểm. Diện tích bảo vệ của một khu vực từ vài chục đến 2000 m2 tùy thuộc vào đặc điểm của khu vực đó.

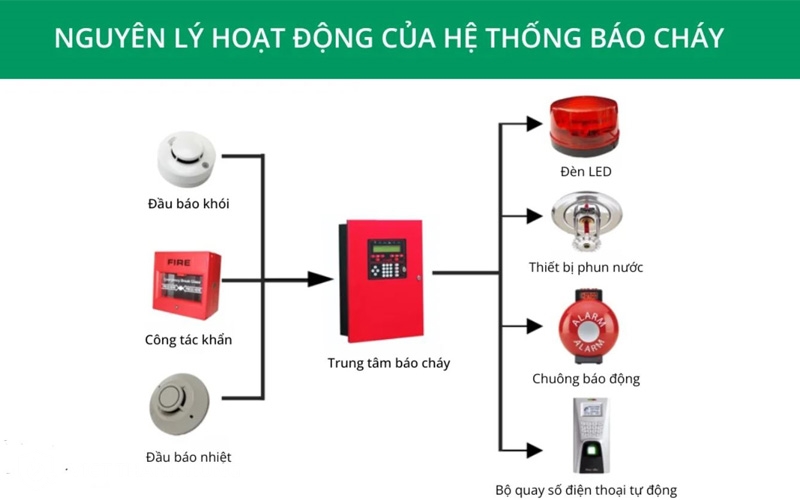

Nguyên lý hoạt động của hệ thống báo cháy:

+ Bình thường toàn bộ hệ thống ở chế độ trực. ở chế độ này trung tâm báo cháy luôn có tín hiệu kiểm tra sự làm việc đến các thiết bị trong hệ thống đồng thời các đầu báo cháy địa chỉ,modul… cũng có tín hiệu hồi đáp về trung tâm. Định kỳ,theo thời gian (tuỳ đặt) trung tâm sẽ in tình trạng của hệ thống và thông tin về các thiết bị cần bảo dưỡng. Trong mạch luôn có dòng điện Io chạy qua.
+ Trong chế độ giám sát nếu trung tâm nhận được tín hiệu báo lỗi từ các thiết bị hoặc không nhận được tín hiệu hồi đáp từ các thiết bị thì trung tâm sẽ chuyển sang chế độ sự cố. Mọi thông tin về sự cố sẽ được hiển thị trên màn hình tinh thể lỏng LCD. Khi lỗi được khắc phục chế độ sự cố sẽ kết thúc và tự đưa hệ thống về chế độ giám sát bình thường.
+ Khi cháy xảy ra ở các khu vực bảo vệ,các yếu tố môi trường sự cháy (nhiệt độ,khói,ánh sáng) thay đổi sẽ tác động lên các đầu báo cháy. Khi các yếu tố này đạt tới ngưỡng làm việc thì các đầu báo cháy sẽ làm việc tạo ra tín hiệu truyền về trung tâm (gồm tín hiệu báo cháy và tín hiệu báo địa chỉ của thiết bị báo cháy). Tại trung tâm báo cháy sẽ diễn ra các hoạt động xử lý tín hiệu truyền về theo chương trình đã cài đặt để đưa ra tín hiệu thông báo khu vực xảy ra cháy qua loa trung tâm và màn hình tinh thể lỏng LCD. Đồng thời các thiết bị ngoại vi tương ứng sẽ kích hoạt để phát tín hiệu báo động cháy và thực hiện các nhiệm vụ đã đề ra.
+ Trong trường hợp trung tâm báo cháy có cài đặt thêm chức năng giám sát các thiết bị khác thì khi có sự có thay đổi về trạng thái của thiết bị thì hệ thống sẽ chuyển sang thông báo thiết bị cần giám sát thay đổi trạng thái. Thông tin về sự thay đổi này sẽ hiển thị trên màn hình tinh thể lòng của trung tâm. Chế độ này cũng sẽ tự kết thúc nếu các thiết bị cần giám sát trở về vị trí bình thường.

 Khi có hiện tượng về sự cháy (nhiệt độ gia tăng đột ngột,có sự xuất hiện của khói hoặc các tia lửa) thì các thiết bị đầu vào nhận tín hiệu và truyền thông tin của sự cố về trung tâm báo cháy. Trung tâm sẽ xử lý các thông tin nhận được,xác định vị trí nơi xảy ra sự cháy (thông qua các zone hay địa chỉ) và truyền thông tin đến các thiết bị đầu ra. Các thiết bị này sẽ phát tín hiệu âm thanh,ánh sáng để mọi người nhận biết khu vực đang xảy ra cháy và xử lý kịp thời.

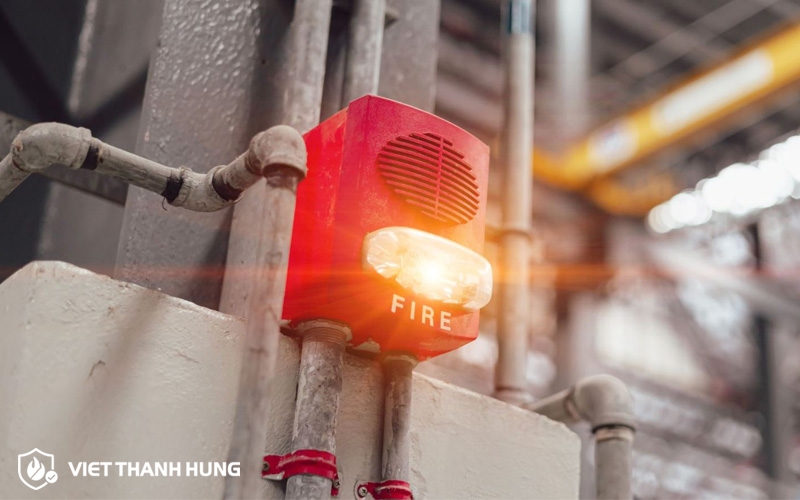

                                                                                        Lắp đặt đèn và chuông báo cháy

Các quy chuẩn,tiêu chuẩn chính áp dụng cho hệ thống báo cháy:

- QCVN06: 2022/BXD:  Quy chuẩn kỹ thuật Quốc gia về an toàn cháy cho nhà và công trình.

- TCVN 5738 - 2021: Phòng cháy chữa cháy - Hệ thống báo cháy – yêu cầu kỹ thuật.
